电感知识整理（一）

大纲：

1. 电感的分类及命名方法

2. 电感的主要参数特性

3. 电感和磁珠工作原理和特性

4. 电感选型应用要点

5. 电感的计算及测量

6. 主要应用电路

第一章：电感的分类及命名方法

    电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。用L表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。能产生电感作用的元件统称为电感原件，常常直接简称为电感。

1.电感的分类：

按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

按工作频率分类：高频线圈、低频线圈。

按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

2.常用电感线圈

2.1 单层线圈 单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波   天线线圈。

2.2 蜂房式线圈 如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是 体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小

2.3 铁氧体磁芯和铁粉芯线圈 线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

2.4 铜芯线圈 铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。

2.5 色码电感线圈 是一种高频电感线圈，它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。它的工作频率为10KHz至200MHz，电感量一般在0.1uH到3300uH之间。色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。其单位为uH。

2.6 阻流圈（扼流圈） 限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。

2.7 偏转线圈 偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。

3.片式电感器
片式电感器亦称表面贴装电感器，它与其它片式元器件（SMC及SMD）一样，是适用于表面贴装技术（SMT）的新一代无引线或短引线微型电子元件，其引出端的焊接面在同一平面上。作为SMC主流产品的片式多层瓷介电容器（MLCC），源于有引线多层瓷介电容器的芯片直接用于混合集成电路（HIC）的贴装。早在60年代，美国JDI、Sprague公司就开始生产。1977年，日本松下公司在超薄型半导体收音机这类消费类电子产品中，首先采用了SMT和SMC及SMD工艺。

3.1片式电感器主要分几中类型
电感从制造工艺来分，片式电感器主要有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型化的产物；后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域重点开发的产品。片式电感器现状与发展趋势由于微型电感器要达到足够的电感量和品质因数（Q）比较困难，同时由于磁性元件中电路与磁路交织在一起，制作工艺比较复杂，故作为三大基础无源 元件之一的电感器片式化，明显滞后于电容器和电阻器。

3.1.1.绕线型 它的特点是电感量范围广（mH～H），电感量精度高，损耗小（即 Q大），容许电流大、制作工艺继承性强、简单、成本低等，但 不足之处是在进一步小型化方面受到限制。陶瓷为芯的绕线型片 电感器在这样高的频率能够保持稳定的电感量和相当高的Q值， 因而在高频回路中占据一席之地。TDK的NL系列电感为绕线型， 0.01~100uH，精度5%，高Q值，   可以满足一般需求。NLC型 适 用于电源电路，额定电流可达300mA；NLV型为 高Q值，环保（再 造塑料），可与NL互换；NLFC 有磁屏，适用于电源线。

3.1.2.叠层型 它具有良好的磁屏蔽性、烧结密度高、机械强度好。不足之处是 合格率低、成本高、电感量较小、Q值低。它与绕线片式电感器 相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装；一体化结构，可靠性高；耐热性、可焊性好； 形状规整，适合于自动化表面安   装生产。TDK的MLK型电感，尺寸小，可焊性好，有磁屏，采用高密度设计，单片式结构，可靠 性高；MLG型的感值小，采用高频陶瓷，适用于高频电路；MLK 型工作频率12GHz，高Q，低感值（1n~22nH）。

3.1.3.薄膜片式 具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。 其内电极集中于同一层面，磁场分布集中，能确保装贴后的器 件参数变化不大，在100MHz以上呈现良好的 频率特性。

3.1.4.编织型 特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、 容易安装在基片上。用作功率处理的微型磁性元件。

4.电感的型号、规格及命名。

国内外有众多的电感生产厂家，其中名牌厂家有ZWCOIL、SAMUNG、PHI、TDK、AVX、VISHAY、NEC、KEMET、ROHM等。

4.1.1 片状电感
电感量：10NH～1MH
材料：铁氧体 绕线型 陶瓷叠层
精度： J=±5% K=±10% M=±20%
尺寸： 0402 0603 0805 1008 1206 1210 1812 1008=2.5mm*2.0mm 1210= 3.2mm*2.5mm

4.1.2 功率电感
电感量：1NH～20MH
带屏蔽、不带屏蔽
封装：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；

             RH73/RH74/RH104R/RH105R/RH124；

             CD43/54/73/75/104/105；

4.1.3 片状磁珠
种类：CBG（普通型） 阻抗：5Ω～3KΩ
CBH（大电流） 阻抗：30Ω～120Ω
CBY（尖峰型） 阻抗：5Ω～2KΩ

4.1.4 插件磁珠
规格：RH3.5

4.1.5 色环电感
电感量：0.1uH～22MH
尺寸：0204、0307、0410、0512
豆形电感：0.1uH～22MH
尺寸：0405、0606、0607、0909、0910
精度：J=±5% K=±10% M=±20%
精度：J=±5% K=±10% M=±20%

4.1.6 立式电感
电感量：0.1uH～3MH
规格：PK0455/PK0608/PK0810/PK0912

4.1.7轴向滤波电感
规格：LGC0410/LGC0513/LGC0616/LGC1019
电感量：0.1uH-10mH。
额定电流：65mA~10A。
Q值高，价位一般较低，自谐振频率高。

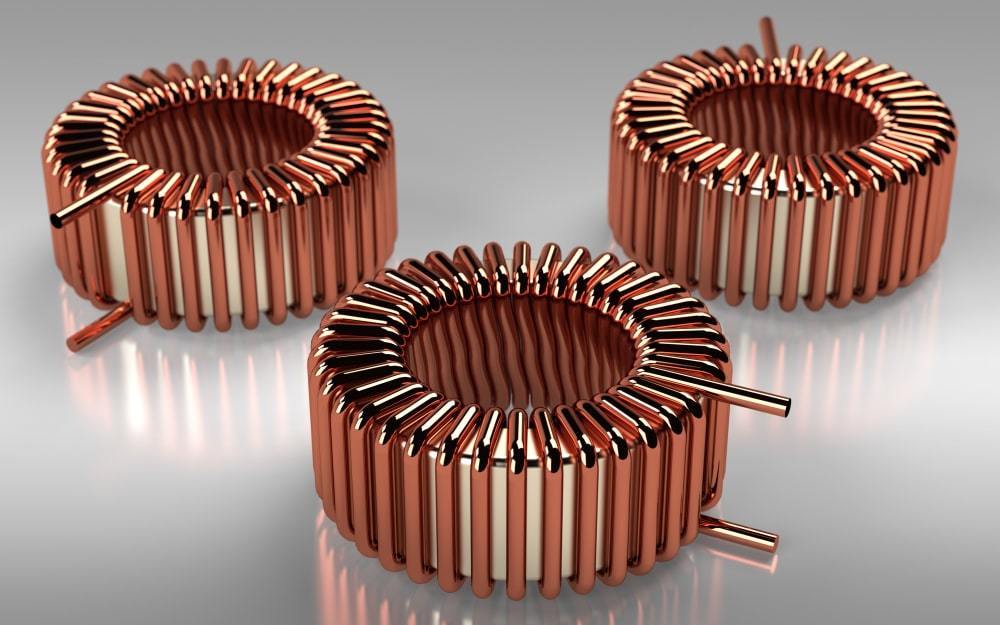

4.1.8 磁环电感
规格：TC3026/TC3726/TC4426/TC5026
尺寸（单位mm）：3.25~15.88

4.1.9 空气芯电感

空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。但在一些体积较少的产品中，采用很重很大的 空气芯电感不太现实，不但增加成本，而且限制了产品的体积。为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。目前，在计算机中，绝大部分是磁心电感。

5.电感标识

5.1直标法

直标法是将电感的标称电感量（标称值）用数字和文字符号直接标在电感体上，电感量单位后面的字母表示偏差。常见电感的直标表示法如图3所示。

5.2 文字符号法

文字符号法是将电感的标称值和偏差值用数字和文字符号法按一定的规律组合标示在电感体上。采用文字符号法表示的电感通常是一些小功率电感，单位通常为nH 或pH。用pH 做单位时，"R"表示小数点：用"nH"做单位时，"N"表示小数点。

5.3 色标法

色标法是在电感表面涂上不同的色环来代表电感量（与电阻类似），通常用三个或四个色环表示。色环电感各色环表示的含义如图5所示。识别色环时，紧靠电感体一端的色环为第一环，露出电感体本色较多的另一端为末环。注意：用这种方法读出的色环电感量，默认单位为微亨（ μH）。

5.4 数码表示法

数码表示法是用三位数字来表示电感量的方法，常用于贴片式电感上。三位数字中，从左至右的第一、第二位为有效数字，第三位数字表示有效数字后面所加"0"的个数。注意：用这种方法读出的色环电感量，默认单位为微亨（μH）。如果电感量中有小数点，则用"R"表示，并占一位有效数字。例如，标示为"330"的电感为33×100=33μH，标示为"4R7"的电感为4.7μH。
